時捷有線電視四4路CATV超低接收光接收機射頻光功率計光控AGC光衰

時捷有線電視四4路CATV超低接收光接收機射頻光功率計光控AGC光衰

  產品採用冰花噴砂工藝外殼，防水等級提高為IP67！！！ 產品有三種工作模塊可選，OR600和OR601更適合類比電視，最低接收光功率為-15dbm！！！ OR602適合數位電視，最低接收光功率為-18dbm！！ 輸出電平均大於100dbuv以上！

光功率組織常用毫瓦（mw）和分貝毫瓦（dBm）表示，其中兩者的關係為：1mw=0dBm.而小於1mw的分貝毫瓦為負值。 在光纖量測中，用光功率計量測。 注1:在規定的連結損耗下，550MHz內配寘59個PAL-D類比電視頻道訊號，550MHz－862MHz每2MHz傳送全波段數位調製訊號。 數位調製信號電平比類比調製信號電平低10dB，光接收機輸入光功率為－1dBm時測試。 測試結果會根據光接收機配寘不同的放大模塊有所區別。

一、產品應用

這款四路輸出光接收機是一款野外防雨型接收機，適用於用戶較集中的樓或社區或村莊，適用於多口高電平輸出分配網絡，適用於取電不方便，單機帶多臺用戶的地區。 可以與ONU或EOC配合使用，實現三網融合。 優化的線路設計，使本機的達到了較高的性能指標，是建設CATV網絡的理想機型。

二、性能特點

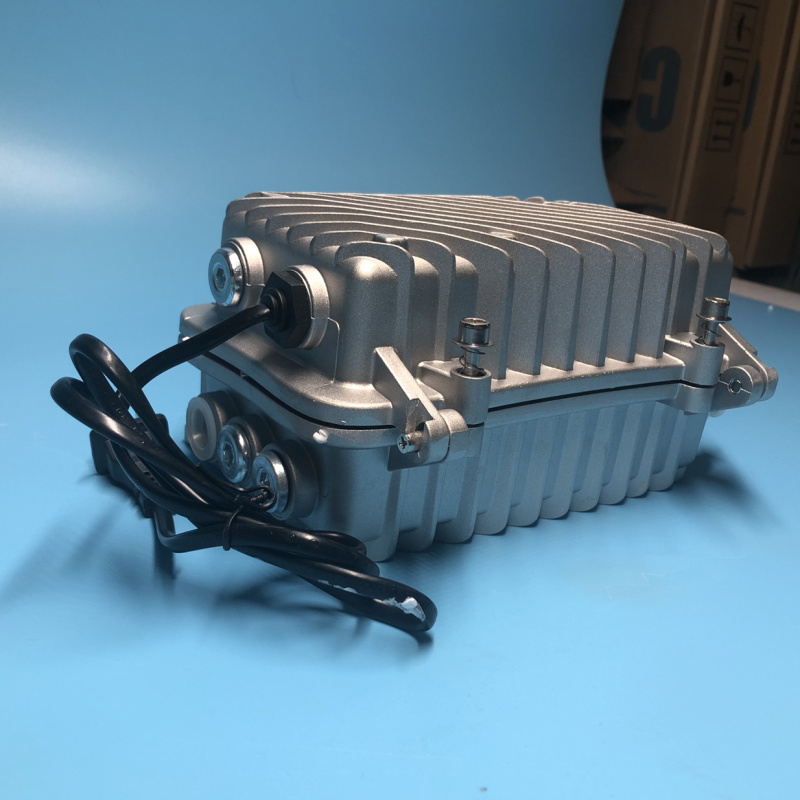

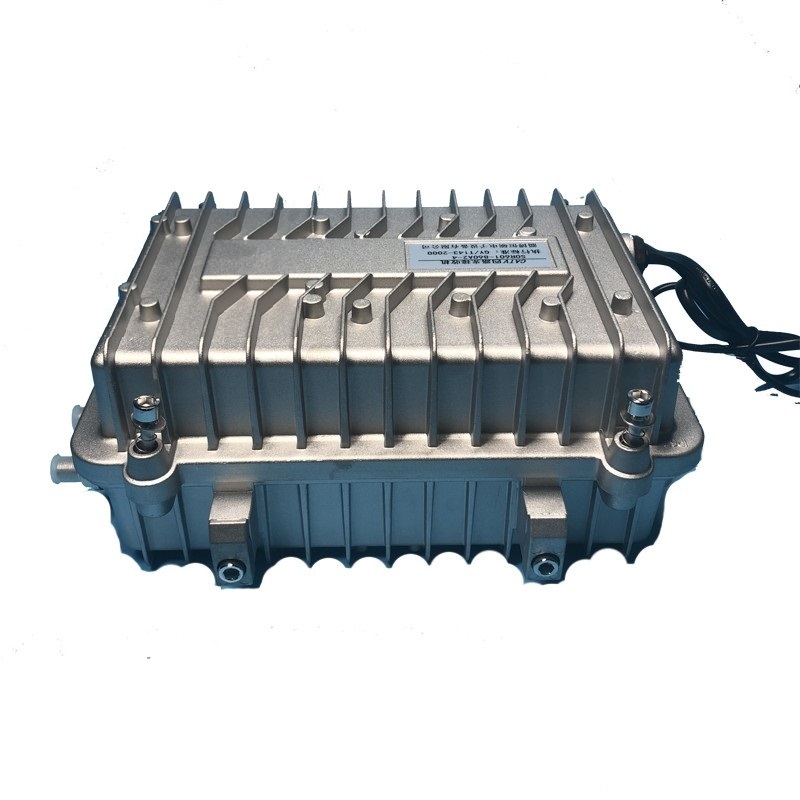

■優質防水鑄鋁外殼，防水級別達到IP65標準。

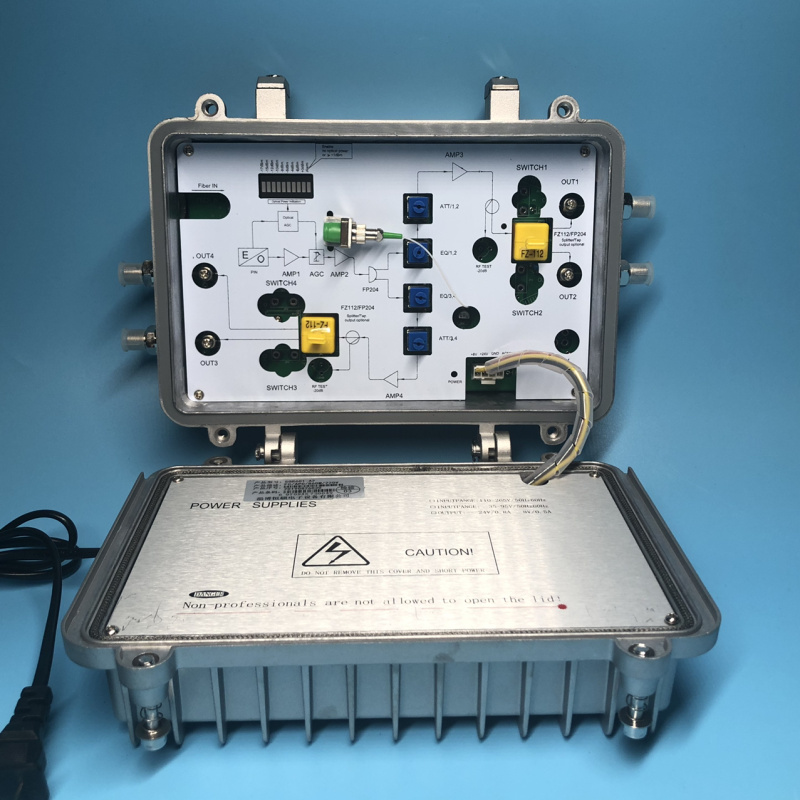

■美觀大方的雙遮罩面板，保障良好的EMC名額。

■十只發光管光功率訓示，光功率顯示更精確。

■AC-60v的產品帶獨立供電口。

■帶導槽式輸出口挿件，可任意切換分支或分配輸出。

■內寘方便快捷更換的紐扣式保險絲盒。

■採用T型+E型防浪湧抗雷電路，有效防止電源損壞。

■國際通用SNMP網管協定。

三、技術指標
