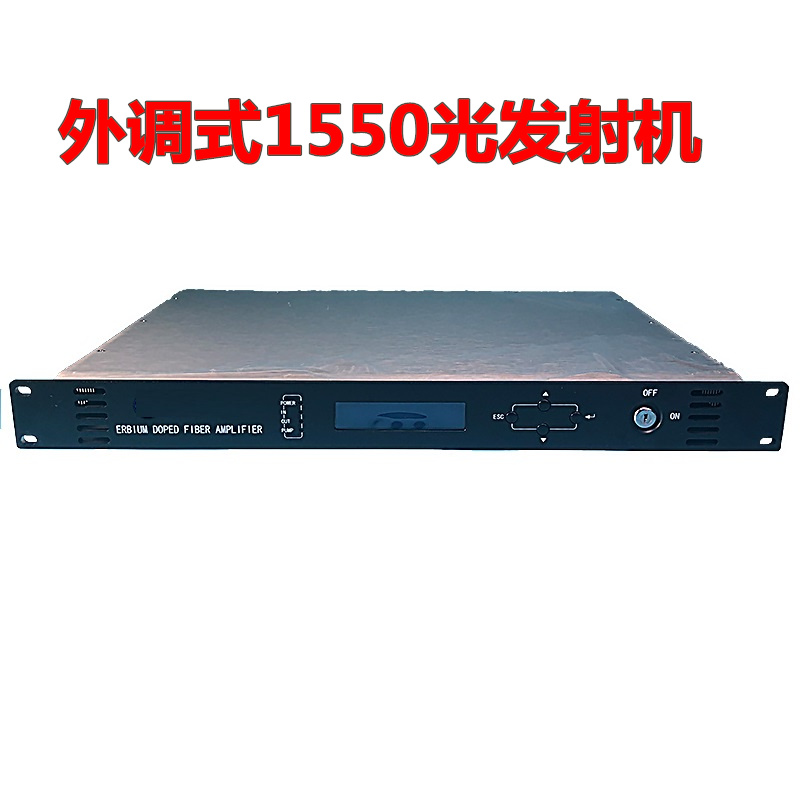

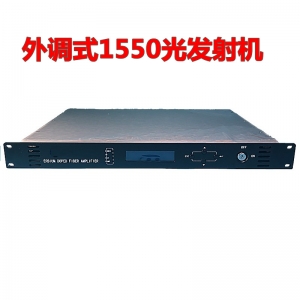

時捷1550nm外調式光發射機有線電視光纜75KM閾值可調光發

時捷1550nm外調式光發射機有線電視光纜75KM閾值可調光發

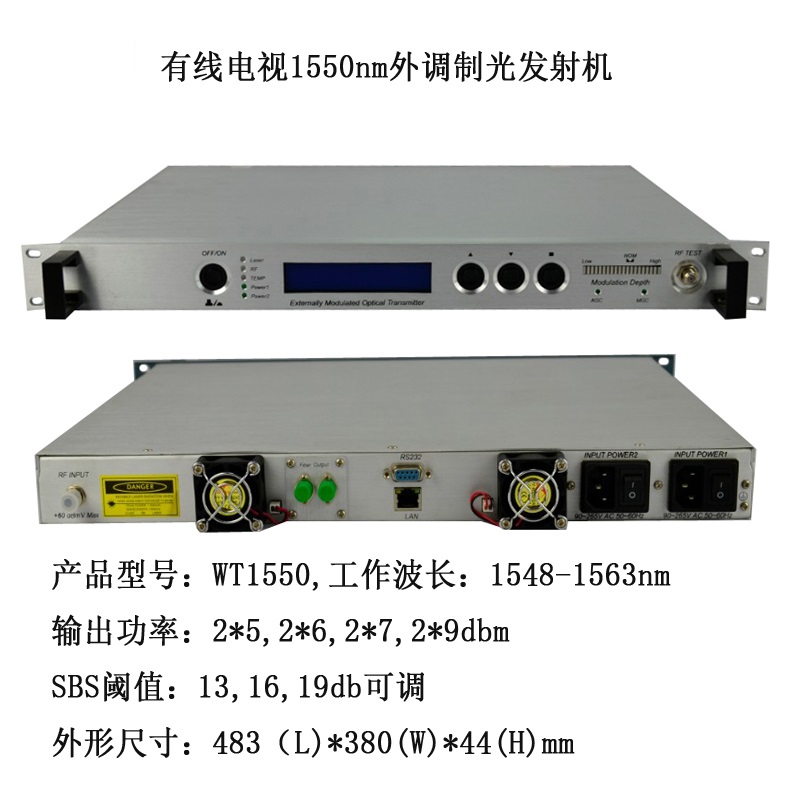

  1550nm外調製雷射發射機是構建大、中型有線電視光纖傳輸網絡的重要設備，主要用於電視影像訊號、數位電視訊號、電話語音訊號和數據（或壓縮數據）訊號的遠距離光纖傳輸。

外調製雷射發射機採用國際著名品牌低雜訊1550nm DFB雷射器，高性能LiNbO3外調製器，外調製雷射發射機的各項性能指標和科技先進性與國外進口機型相當； 外形美觀，名額優异，性價比高，適合大、中型CATV光纖網絡使用。

功能特點

選用國際著名品牌的高性能DFB雷射器和LiNbO3外調製器，譜線窄，線性好，輸出功率高； 並新增了先進的可調式SBS控制電路，確保了優异的光連結名額。

射頻驅動部分採用了射頻功率数位自動處理科技，可根據輸入射頻訊號的電平高低和頻道數量（15 ~ 84個頻道）來自動調整射頻驅動功率，使C/CSO、C/CTB和C/N名額始終處於最佳狀態，確保了整機效能，並使光接收機的輸出電平恒定不變。

先進的多頻點射頻預失真科技，結合砷化鎵器件，有效改善了CATV系統中最重要的C/CTB和C/CSO名額，同時使C/N名額也得到最大提升。

內寘完善的微電腦自動監控電路，能實时精確監控光輸出功率和雷射器的各種工作狀態，確保穩定的光輸出功率，並有效延長了雷射器的工作壽命。

前面板內嵌藍屏VFD顯示器，能精確顯示裝置的各項工作參數和故障資訊，直觀明了。

19”1U高度標準機架，配有標準的RS-485和RS-232網管介面，能方便地實現網管。

測試條件：與13 dBm光放大器、10KM標準光纖、光衰减器和標準光接收機組成測試連結。 在規定的連結損耗條件下，在550MHz頻率範圍內配寘59個PAL-D類比電視頻道訊號，在550 ~ 862MHz頻率範圍內傳送數位調製訊號，數位調製訊號的電平（8MHz頻寬內）比類比信號的載波電平低10dB，光接收機輸入光功率為-1dBm時，量測載波組合三階差拍比（C/CTB）、載波組合二階差拍比（C/CSO）及載噪比（C/N）。
