百昌COHSD-1252雙輸出抗5G高頻頭降頻器

廠百昌COHSD-1250抗5G干擾雙極化雙本振二輸出5G高頻頭C頭5150-5750本鎮適合工程用

適用於一面天線同時供多戶和多臺接收機使用：

Input Frnq.： 3.7-4.2GHz

Output Frnq.： H:950-1450MHz V:1550-2050

MHz L.O: H:5150MHz V:5750MHz

Noice Figure:17°K

C波段雙極化雙本振二輸出高頻頭（配三環饋源盤），水准極化和垂直極化互不干擾，高增益，穩定可靠，工程專用。

不管是C波段衛星訊號還是Ku波段衛星訊號，在高頻頭上都要進行變頻處理，變頻後一律輸出950-2150（MHz）範圍的中頻訊號，由於天線聚焦在高頻頭饋源腔內既有水准極化的訊號又有垂直極化的信號，人們在單本振雙極化高頻頭內設計了一個切換器，當接收機通過同軸電纜向高頻頭提供18V的電壓時，這個切換器就讓水准極化的訊號通過，然後進入後面的放大、變頻電路並最終輸入接收機，而當接收機通過同軸電纜向高頻頭提供13V的電壓時，這個切換器就讓垂直極化的訊號通過，這就是為什麼接收機的介面上要有一個“極化”的設計選項，這種單本振雙極化高頻頭在某一時刻只能輸出一個極化的衛星訊號，兩個接收機用這種單本振高頻頭只能同時接收相同極化的節目。 現在談談兩機接收互不影響要用到的雙本振單輸出C波段高頻頭，這種高頻頭內就沒有上面說的極化切換器了，其內部設計了兩個獨立的變頻電路，分別並同時對水准極化和垂直極化的衛星訊號作變頻放大處理，然後再混合在一起通過同軸電纜輸入接收機中，由於C波段水准極化和垂直極化訊號的頻率範圍都在3.7-4.2（Hz）範圍內，並且這兩套電路同時工作，為避免兩種極化的訊號經變頻後有同頻率或頻率相差極小的兩套節目進入接收機的現象（那就亂套了），人們就把雙本振單輸出C波段高頻頭內兩個本振頻率一個設計為：5150MHz，另一個設計為：5750MHz。 這樣就使兩種極化的節目的頻率“井水不犯河水”了。 水准3.7-4.2（GHz），經5150Mhz變頻後成為：1450-950MHz的訊號，垂直3.7-4.2（GHz）經5750MHz變頻後成為2050-1050MHz。

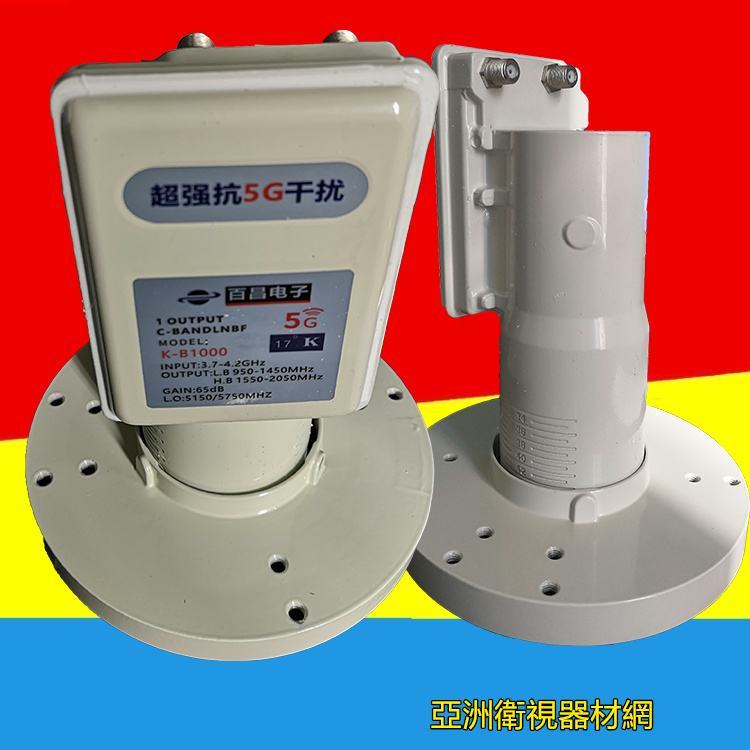

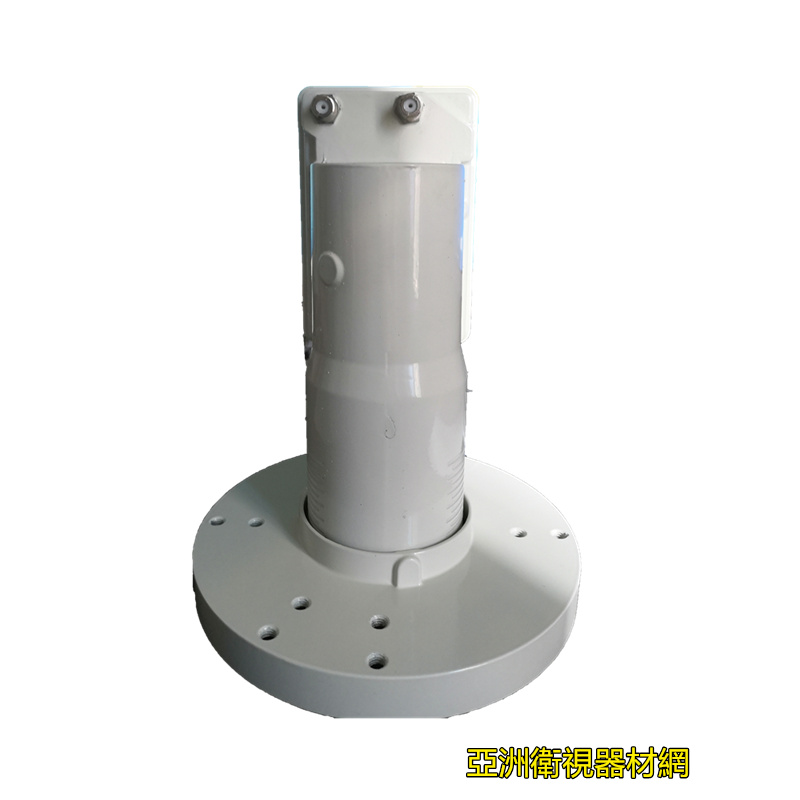

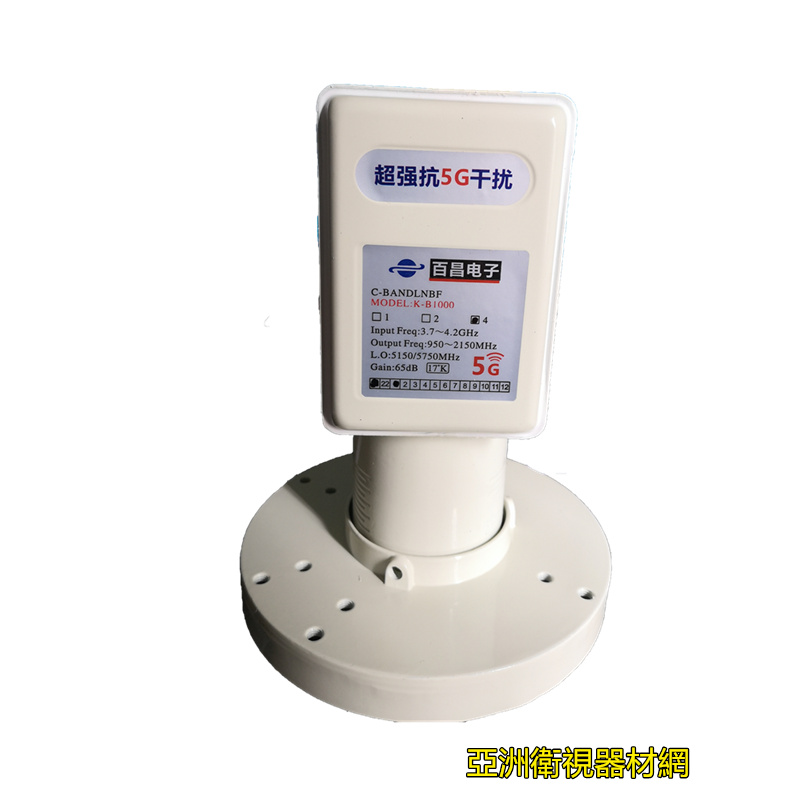

實物圖：（新款到貨是白色包裝盒
