嘉顿17°K高频头，GARDINER嘉顿5150高频头

嘉頓17°K高頻頭，GARDINER嘉頓C波段5150高頻頭，美國USA原裝進口

工程用佳品

衛星高頻頭的種類從接納頻率上分，可分為C波段和Ku波段，前者體積大，後者體積小。

從極化管道上分，可分為單極化和雙極化高頻頭。

個人家庭接納，應運用雙極化的； 有線電視工程只須單極化的即可。

從結構上劃分，雙極化高頻頭為一體化高頻頭，也叫LNBF，單極化高頻頭為分體式的，也叫LNB，需另配饋源，現在也把高頻頭統稱為LNB。

按本振頻率劃分，又可分為單本振和雙本振高頻頭。

技術指標

衡量一隻高頻頭質量的標準是雜訊係數，質量越好，相應的接納天線口徑要求越小。 關於一隻C波段高頻頭來說，雜訊係數用°K表示，數值越小越好。

嘉頓高頻頭具有寬的接納頻帶、高品質、低雜訊係數，徹底滿意數位緊縮衛星訊號的要求和新一代衛星的需求。 做工精細，結構緊湊、外形漂亮、防水性好。

適用於省市級廣電部門、戎行、證卷公司等衛星電視接納訊號運用

系列之嘉頓25K播送級C波段數位高頻頭，單極化

廣泛應用於播送電視臺站、氣象、飯店、飯店、學校以及科研機構的專業級衛星高頻頭，質量安穩可靠

輸入頻率3.40-4.20GHz

譟音係數@23℃25°K

輸入射頻電平-100至-55dBm

圖畫載波按捺>45dBc.

交叉極化隔離度35dB最小

輸出頻率950-1750MHz

輸出阻抗75歐姆

輸出VSWR <2.0:1最大

增益@23℃65dB典型值

增益平整度±3dB

增益波動1.0dB p-p最大

三次截取點（IP3）+10dBm最小

1 dB緊縮點（P1 dB）+5dBm

LO頻率5150MHz

頻率安穩度（-40至+55℃）±1.5MHz

輸入端LO輻射-45dBm最大

相位雜訊@1kHZ <-75dBc/Hz最大

@10kHZ <-80dBc/Hz最大

@100kHZ <-100dBc/Hz最大

直流電壓（由IF電纜輸入）11-21V

直流電流160mA最大

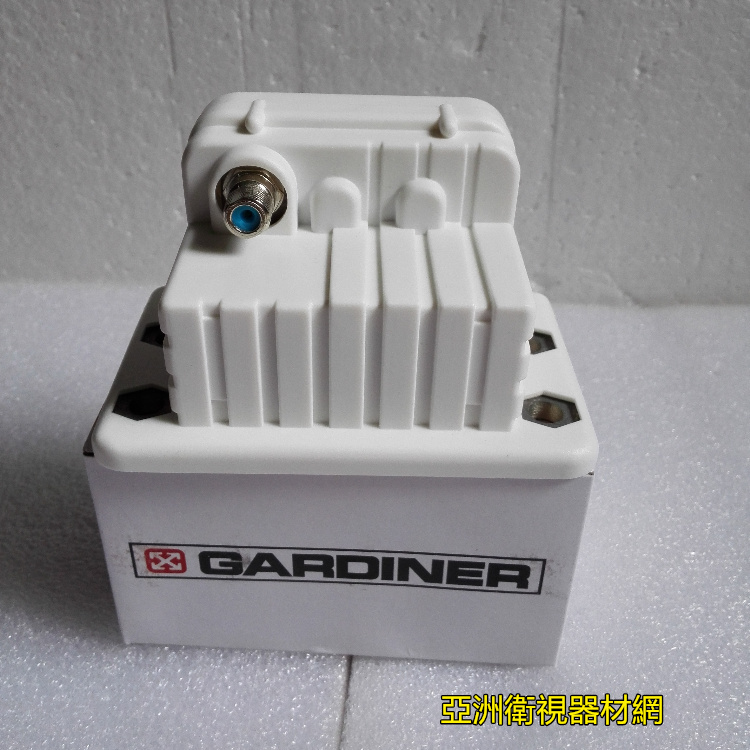

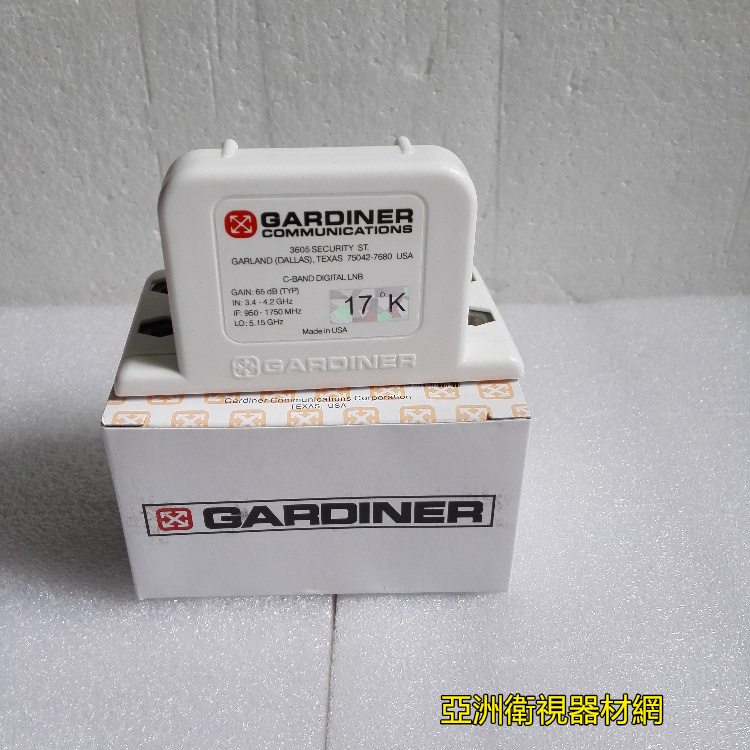

實物圖：
